随着工业4.0的深入和智能制造浪潮的推进，数字化工厂成为制造业转型升级的核心。一个稳定、高效、智能的网络系统是其神经中枢。本文将系统解析数字化工厂的组网方案、网络架构，并深入探讨工业5G及数据上云的关键技术。
一、 数字化工厂网络总体组网方案

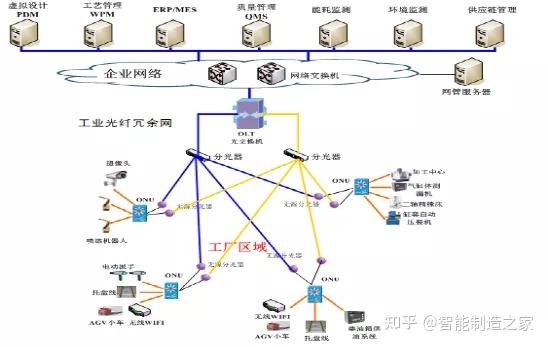

数字化工厂的网络并非单一网络，而是一个融合多种技术、分层分域的集成体系。典型的组网方案遵循“云-管-边-端”的协同架构：
- 云端：作为大脑，部署在公有云、私有云或混合云上，负责大数据分析、人工智能模型训练、全厂资源调度与高级应用（如MES、ERP、数字孪生）。
- 管道：作为动脉，负责连接云、边、端各层的数据传输。包括工厂骨干网（常采用高冗余工业以太环网）、车间级网络以及新兴的工业5G无线网络。
- 边缘：作为小脑，部署在车间附近的边缘计算节点或网关。负责本地数据的实时处理、协议转换、实时控制与智能响应，降低云端负载和网络时延。
- 终端：作为末梢神经，包括各类生产设备（机床、机器人）、传感器、AGV、AR/VR设备等，负责采集数据与执行指令。
该方案强调OT（运营技术）网络与IT（信息技术）网络的深度融合，通过统一的网络管理平台实现可视化运维与安全策略统一部署。
二、 分层网络架构设计
为了满足不同区域、不同业务的性能与安全需求，数字化工厂网络通常采用分层架构：
- 工厂级网络（骨干层）：
- 角色：连接各车间、数据中心、办公区，是数据汇集的主动脉。
- 技术要求：高带宽、高可靠性（采用环网、冗余链路）、高安全性。通常基于万兆/十万兆工业以太网，部署核心交换机与防火墙。
- 车间级网络（接入层）：
- 角色：连接具体生产线、工作岛内的设备与控制系统。
- 技术要求：确定性低时延、高抗干扰能力、支持多种工业协议（如PROFINET, EtherCAT）。常采用工业以太网交换机，并与无线网络（Wi-Fi 6， 5G）互补。
- 现场设备层：
- 角色：设备与传感器直接接入的网络末梢。
- 技术要求：易部署、灵活、满足恶劣工业环境。有线方式包括现场总线、以太网；无线方式包括工业5G、TSN（时间敏感网络）等。
三、 工业5G关键技术解析
工业5G是驱动工厂网络无线化、柔性化的关键使能技术，其核心优势在于：
- 超高可靠低时延通信（uRLLC）：
- 技术要点：通过帧结构优化、边缘计算、网络切片等技术，可实现端到端毫秒级时延和99.999%以上的可靠性。这对于移动机器人精准协同、远程实时控制等苛刻场景至关重要。
- 增强型移动宽带（eMBB）：
- 技术要点：提供峰值10Gbps以上的大带宽，支持海量高清视频监控、AR/VR辅助巡检与培训、设备高清图像质检等大数据量应用。
- 海量机器类通信（mMTC）：
- 技术要点：每平方公里可连接百万级终端，满足工厂内海量传感器、仪表等低成本、低功耗设备的联网需求，为全要素数据采集奠定基础。
- 网络切片（Network Slicing）：
- 技术要点：在统一的5G物理网络上，虚拟化出多个逻辑上独立的“专用子网络”。例如，可为AGV调度、视频安防、环境监测分别创建时延、带宽、安全性各异的切片，实现一网多用与业务隔离。
- 5G LAN与TSN融合：
- 技术要点：5G网络具备原生局域网特性，并能与时间敏感网络（TSN）标准结合，使无线网络能像有线工业以太网一样提供确定性的传输服务，满足运动控制等精同步需求。
四、 数据上云关键技术解析
数据上云是实现全价值链优化和智能决策的关键。其核心技术包括：
- 工业协议解析与数据采集：
- 技术要点：通过工业网关或边缘计算设备，对海量异构的工业协议（如OPC UA, Modbus, 各厂商私有协议）进行统一解析与标准化（通常转换为MQTT、HTTP等互联网通用协议），实现数据的高效、安全采集。
- 边缘计算与数据预处理：
- 技术要点：在数据上传至云之前，在边缘侧进行过滤、清洗、压缩、聚合及初步分析（如异常检测）。这能显著减少上行带宽压力、降低云存储成本，并满足实时性要求。
- 安全可靠的数据传输：
- 技术要点：采用VPN、IPSec、TLS/SSL等加密隧道技术，结合工业防火墙和入侵检测，保障数据在广域网传输过程中的机密性、完整性与可用性。
- 云边协同：
- 技术要点：云端负责非实时、长周期、全局性的大数据建模与优化；边缘端负责实时、本地化的控制与决策。二者通过统一的资源调度和应用管理框架协同工作。
- 工业互联网平台与微服务：
- 技术要点：基于云的工业互联网平台提供数据存储、计算、分析和应用开发环境。采用微服务架构，将各项工业应用（如设备健康管理、能耗优化）解耦为可独立开发、部署和扩展的服务，提升系统灵活性和迭代速度。
###
构建面向未来的数字化工厂网络，需要以业务需求为牵引，综合考虑有线与无线、OT与IT、边缘与云的深度融合。工业5G以其卓越的性能，正成为打破“信息孤岛”、实现柔性生产的重要无线纽带；而安全高效的数据上云技术，则是释放数据价值、驱动智能决策的引擎。选择合适的网络技术服务伙伴，制定前瞻、稳健、开放的组网与上云策略，是企业成功迈向智能制造的关键一步。
